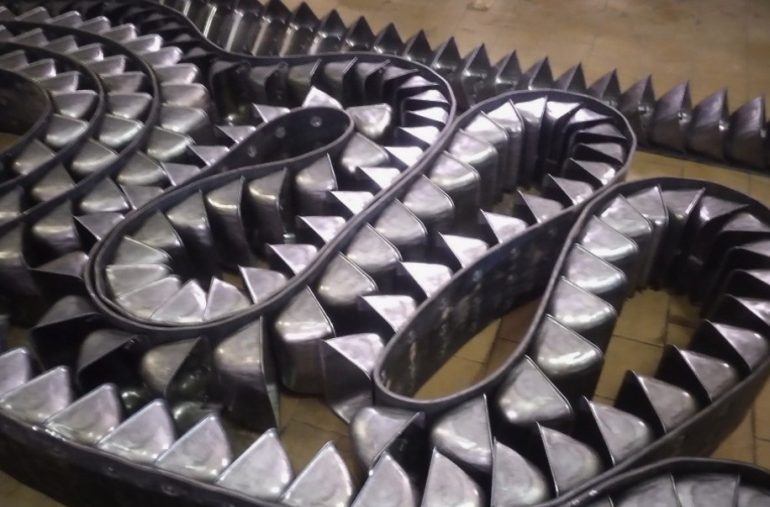

Расчет нагрузки и ресурса норийного оборудования на зерноскладе
Вертикальный транспорт зерна требует точного инженерного подхода. Ошибки в расчетах приводят к простоям, аварийным остановкам и незапланированным расходам на ремонт. Норийная лента работает в условиях постоянных циклических нагрузок, абразивного воздействия зерновой массы и температурных перепадов. Правильный расчет её ресурса начинается с анализа фактических условий эксплуатации, а не только с данных из технического паспорта.
Определение эксплуатационной нагрузки
Базовый расчет учитывает производительность нории, высоту подъема и плотность транспортируемого материала. Для пшеницы с насыпной плотностью 750 кг/м³ и производительности 50 тонн в час требуется иная конфигурация, чем для ячменя при тех же показателях. Динамические нагрузки при пуске и торможении добавляют к статическому весу до 30% запаса прочности.
Интересный факт: ресурс транспортерной ленты на элеваторе сокращается на 40% при превышении расчетной скорости всего на 15%. Большинство операторов об этом не задумываются.
Факторы, влияющие на износ
Абразивность зерна — главный враг резинотканевого полотна. Твердые примеси в зерновой массе действуют как наждачная бумага. Влажность материала ускоряет процессы разрушения. При влажности выше 18% срок службы сокращается вдвое. Критичными точками становятся места огибания барабанов и зоны крепления ковшей. Здесь концентрируются знакопеременные нагрузки. Неправильная центровка приводит к неравномерному износу кромок.
Основные параметры для расчета ресурса
- Число циклов огибания барабанов за смену
- Коэффициент абразивности транспортируемого зерна
- Температурный режим в рабочей зоне
- Качество стыковки полотна
- Режим эксплуатации (непрерывный или циклический)
Методика прогнозирования ресурса
Практический подход основан на накопленной статистике. Завод-изготовитель указывает расчетный ресурс в моточасах, но реальные условия вносят коррективы. Нория на приемке зерна с поля работает в более жестком режиме, чем при внутрискладских операциях.
На крупных элеваторах ведут журналы замеров толщины ленточного полотна. Потеря 20% от исходной толщины — сигнал к планированию замены в ближайшие два месяца.
Формула расчета учитывает коэффициент запаса прочности не менее 5:1 для зерновых производств. Это означает, что разрывная нагрузка должна в пять раз превышать максимальную рабочую. Занижение этого показателя критично.
Контроль состояния в процессе работы
Визуальный осмотр проводят еженедельно. Обращают внимание на продольные трещины, расслоение, потертости кромок. Измерение натяжения выполняют ежемесячно специальным прибором. Отклонение от номинала на 15% требует регулировки натяжного барабана. Вибрационная диагностика выявляет скрытые дефекты. Повышенная вибрация указывает на неравномерность нагрузки или ослабление крепежа ковшей. Термография показывает зоны перегрева из-за проскальзывания.
Продление срока службы
Регулярная очистка от пыли и остатков зерна снижает абразивный износ на 25%. Контроль центровки барабанов предотвращает боковой сход и кромочный износ. Своевременная подтяжка креплений ковшей исключает ударные нагрузки на полотно. Использование защитных кожухов в зонах загрузки уменьшает механические повреждения. Плавный пуск через частотный преобразователь снижает динамические нагрузки при старте. Эти меры в комплексе увеличивают ресурс норийной ленты до 18 000 моточасов вместо типичных 12 000. Грамотный расчет нагрузки и системный контроль технического состояния превращают норийное оборудование в надежный элемент технологической цепи зернового склада.
