Если разобрать любую серьёзную мойку высокого давления — автомойку самообслуживания, промышленный аппарат, моечный пост на производстве — внутри почти всегда окажется один и тот же узел. Насос с тремя плунжерами, косой шайбой или кривошипом и латунной головкой. Конструкция, которой больше полувека, и за это время ничего принципиально лучше для этой задачи не придумали.
Вопрос обычно не в том, брать трёхплунжерный или какой-то другой. Вопрос в том, какой именно трёхплунжерный, на каких оборотах, с каким валом и под какой режим работы. И вот здесь ошибаются регулярно — чаще всего потому, что смотрят на два параметра из десяти.
Почему именно три плунжера
Поршневой насос с одним рабочим элементом даёт пульсирующий поток: нагнетание, пауза, нагнетание. На воде под давлением это означает удары, вибрацию и быстрый износ всего, что стоит после насоса.
Два плунжера сглаживают картину, но провалы между тактами остаются. Три плунжера, смещённые по фазе на 120 градусов, дают почти ровную подачу: пока один идёт на нагнетание, второй набирает, третий заканчивает. Пульсация падает до уровня, при котором её гасит обычный демпфер.
Отсюда и практические следствия. Ровный поток означает стабильное давление на копье — а значит, предсказуемый результат мойки. Меньше гидроударов — дольше живут шланги, фитинги и пистолет. Равномерная нагрузка на привод — спокойнее работает двигатель и меньше вибрации на раме.
Четыре и пять плунжеров встречаются, но в другой нише: там, где нужны очень большие расходы. Для диапазона 10–25 л/мин, в котором работает большинство моечной техники, три плунжера — оптимум по соотношению ровности потока и сложности конструкции.

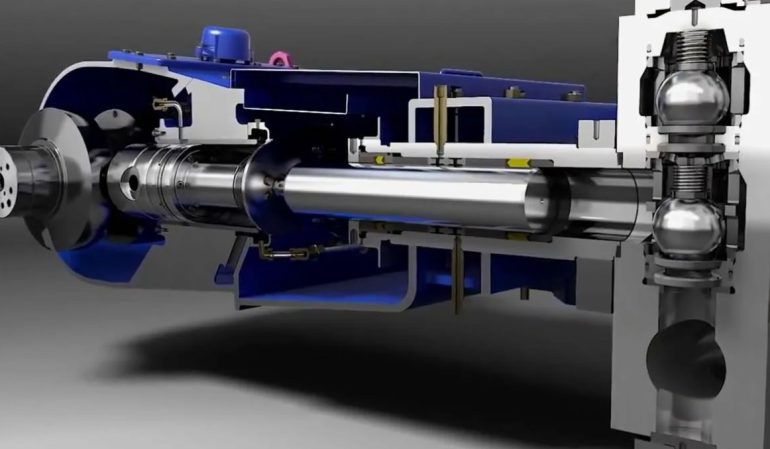

Что внутри: разбор по узлам
Понимание конструкции экономит время при выборе и при ремонте. Узлов немного.
Плунжеры
Цилиндрические стержни, которые ходят возвратно-поступательно в уплотнениях. Материал определяет ресурс: керамические плунжеры практически не изнашиваются и не боятся абразива в воде, стальные с покрытием проще в изготовлении, но при жёсткой воде и песке сдаются быстрее.
Для автомоек и клининга керамика стала стандартом не от хорошей жизни: вода там редко идеальная, а оборотная тем более.
Головка
Блок, в котором находятся каналы, клапаны и посадочные места плунжеров. Латунь — классика: не ржавеет, хорошо обрабатывается, держит температуру. Встречаются головки из нержавеющей стали, они нужны там, где в воде есть химия или высокая минерализация.
Головка — самая нагруженная часть. Трещина по каналу означает замену всего блока, и причина такой трещины почти всегда одна: замерзание воды внутри.
Клапанная группа
Всасывающие и нагнетательные клапаны, по паре на каждый плунжер. Шесть мелких узлов, от состояния которых зависит и давление, и ровность подачи.
Это первый расходник после уплотнений. Изношенный клапан проявляется падением давления и характерной пульсацией стрелки манометра.
Картер и кривошипный механизм
Нижняя часть с масляной ванной, где вращение вала превращается в возвратно-поступательное движение плунжеров. Здесь важны два момента: уровень масла и его чистота. Молочный цвет масла в смотровом окне означает, что в картер попала вода — то есть уплотнения уже пропускают.
Уплотнения
Манжеты и кольца, разделяющие водяную и масляную части. Главный расходник насоса. При нормальной воде и соблюдении режима работают долго, при сухом ходе сгорают за минуты.
Параметры и то, как они связаны между собой
Любой плунжерный насос высокого давления описывается набором из пяти-шести цифр, и эти цифры связаны жёстче, чем кажется при чтении таблицы.
Давление и расход — это произведение, упирающееся в мощность привода. Нельзя взять 200 бар при 20 л/мин на трёх киловаттах: не хватит момента. Если в характеристиках видите высокое давление и большой расход при скромной мощности, что-то не сходится.
Обороты определяют, какой размер насоса нужен для заданного расхода. Низкооборотистый насос при тех же литрах крупнее и тяжелее, зато живёт дольше.
Температура на входе ограничивает сценарии применения. 60 °C — это рабочая вода из бойлера, но не пар и не кипяток.
Диаметр и тип вала — чисто механический параметр, но именно он чаще всего ломает планы: насос подходит по гидравлике и не встаёт на имеющийся двигатель.
1450 или 2800: почему обороты решают больше, чем кажется
Один из самых частых вопросов при подборе. Разница принципиальная.
Насос на 1450 об/мин при том же расходе имеет больший рабочий объём: плунжеры толще, ход длиннее, детали массивнее. Он тяжелее, занимает больше места и требует более крупного двигателя. Взамен — заметно больший ресурс: уплотнения и клапаны срабатывают вдвое реже за то же время работы.
Насос на 2800–3400 об/мин компактнее и легче при тех же литрах в минуту. Это удобно для мобильной техники и для аппаратов, где важны габариты. Но каждый элемент за смену проходит вдвое больше циклов, и расходники уходят соответственно быстрее.
Правило простое. Стационарный пост, который работает сменами, — только низкие обороты. Переносной аппарат или техника эпизодического применения — допустимы высокие.
Отдельная засада: попытка разогнать низкооборотистый насос прямым подключением к быстрому двигателю. Насос рассчитан на свою скорость, и превышение убивает его за недели.
Привод и вал: механика стыковки
Параметр, который любят оставлять на потом, а он определяет, соберётся ли агрегат вообще.
Бывают насосы с внешним валом — он выступает из картера, и на него ставится шкив, муфта или полумуфта. Бывают с полым валом, который надевается прямо на вал электродвигателя через фланец. Второй вариант компактнее и не требует центровки, первый универсальнее.
Диаметр вала — 18, 20, 24, 28 мм и далее. Он должен совпадать с ответной частью, переходники здесь работают плохо: любой люфт на валу под нагрузкой быстро разбивает посадку.
И про направление вращения. Часть насосов работает только в одну сторону, и это указано стрелкой на картере. Запуск в обратную сторону не всегда ломает агрегат сразу, но масляный насос при этом не подаёт масло куда надо.
Разбор конкретной модели: Annovi Reverberi RR 11.20
Чтобы разговор не остался теоретическим, возьмём ходовую модель и разберём, как параметры складываются в реальный сценарий применения.
Что в характеристиках
Производитель указывает для этой модели следующее: рабочее давление 200 бар, производительность 11 л/мин (660 литров в час), потребляемая мощность 3 кВт, обороты 1450 в минуту, максимальная температура воды на входе 60 °C, масса 9,5 кг. Вал внешний, диаметром 24 мм. Плунжеры керамические, головка латунная.
Как это читается на практике
Первое, что бросается в глаза, — соотношение 200 бар при 3 кВт. Это заметно экономичнее типичных решений с теми же 200 барами: у большинства насосов такого давления при схожем расходе потребление выше. Сам производитель выносит низкое энергопотребление в число ключевых преимуществ модели.
Второе — обороты. 1450 в минуту означает, что модель сделана под долгую работу, а не под компактность. Масса 9,5 кг для такого расхода это подтверждает: детали массивные, запас по ресурсу заложен.
Третье — керамические плунжеры в сочетании с латунной головкой. Для автомоек, где вода бывает жёсткой, а на постах самообслуживания нередко оборотной, это именно та комбинация, которая переживает реальные условия.
Четвёртое — 60 °C на входе. Модель спокойно работает в системах с подогревом, что важно зимой и при мойке техники с масляными загрязнениями.
Под какие задачи подходит
Производитель называет три основных направления: автомойки, клининговые услуги и промышленные моечные системы. По характеристикам это читается так.
- Ручная автомойка. 11 л/мин при 200 бар — типовой режим для одного поста с пистолетом.
- Пост самообслуживания. Низкие обороты и керамика дают нужный запас под непрерывную работу.
- Мойка сельхозтехники. Давление позволяет снимать налипшую грязь, подогрев воды помогает с масляными загрязнениями.
- Промышленная моечная установка. Внешний вал на 24 мм упрощает интеграцию в собственную раму.
Чего модель не закрывает: большие расходы для многопостовых систем и высокие давления свыше 200 бар. Под такие задачи берут старшие исполнения: насос высокого давления annovi reverberi подбирают от требуемого расхода, а давление здесь уже вторично.
Соседи по линейке: как меняются цифры
Полезно видеть модель в ряду родственных, чтобы понимать логику производителя.
В той же серии RR есть позиции на 14 и 15 л/мин при тех же 200 барах — им требуется 5 и 5,5 кВт соответственно. То есть при росте расхода примерно на треть мощность прибавляет почти вдвое больше, чем можно было бы ожидать линейно: гидравлика не прощает.
Есть версии на 250 бар — там при расходе 14 л/мин потребление доходит до 6,6 кВт, при 15 л/мин — до 7,5 кВт. Прибавка давления на четверть стоит заметного роста по приводу.
И есть серия с высокими оборотами, около 3400 в минуту. При сопоставимом расходе они компактнее, но, как говорилось выше, ресурс у них другой.
Вывод для подбора: двигайтесь от требуемого расхода и давления, затем проверяйте, какая мощность привода под это нужна, и только потом смотрите на габариты и вал. Обратный порядок приводит к тому, что подобранный по месту насос не выдаёт нужных параметров.
Горячая вода: что скрывается за цифрой 60 °C
Ограничение по температуре на входе — не формальность. При перегреве происходят три вещи сразу.
Уплотнения теряют эластичность и начинают пропускать. Масло в картере разжижается и хуже держит плёнку. Вода на всасывании вскипает в разрежении — возникает кавитация, которая выбивает металл из клапанов и головки.
Шестьдесят градусов — это обычная температура от бойлера или теплообменника. Если в системе стоит парогенератор или прямой нагрев, нужен насос другого класса и контроль температуры на входе.
Отдельная ситуация — работа на замкнутом контуре при закрытом пистолете. Вода внутри насоса нагревается от трения за минуты, и штатные 60 °C можно превысить, не подавая горячую воду вообще. Поэтому на байпасе ставят термоклапан.
Обвязка: что ставят до и после насоса
Насос сам по себе редко живёт долго. Живёт правильно собранная система.
До насоса. Фильтр на всасывании — обязателен, и сетка должна быть достаточно мелкой. Бак с запасом по объёму, чтобы насос не хватал воздух при пиковом разборе. Сечение подводящей магистрали не меньше входного патрубка: занижение даёт кавитацию.
После насоса. Регулятор давления с байпасом, манометр, предохранительный клапан. Демпфер пульсаций, если магистраль длинная. И обязательно — термоклапан или система сброса при длительной работе на байпасе.
Самая частая ошибка в обвязке — подача воды самотёком из низко расположенной ёмкости через узкий шланг. Насос вроде работает, давление вроде есть, а клапаны и уплотнения изнашиваются втрое быстрее нормы из-за постоянной кавитации.
Вода: что именно сокращает ресурс
Про качество воды говорят общими словами, а конкретных факторов всего четыре, и действуют они по-разному.
- Механические примеси. Песок и окалина режут сёдла клапанов и зеркало уплотнений. Керамический плунжер к ним устойчив, всё остальное — нет. Решается фильтром, и чем мельче сетка, тем лучше.
- Жёсткость. Соли выпадают на горячих поверхностях и в каналах головки. Проявляется постепенным падением расхода без видимых поломок. При работе с подогревом умягчение воды имеет смысл закладывать сразу.
- Химия. Остатки моющих составов в оборотной воде агрессивны к латуни и к резине уплотнений. Если вода идёт по кругу, узел подготовки нужен такой же серьёзный, как сам насос.
- Воздух. Не примесь в прямом смысле, но вредит едва ли не сильнее всего. Пузырьки в потоке означают кавитацию, а кавитация выбивает металл из клапанов быстрее любого песка.
Проверить качество подготовки просто: разберите клапанную группу после первых ста часов работы. Если сёдла чистые и без раковин — система собрана верно.
Что проверить, когда насос пришёл
Несколько минут на входном осмотре избавляют от разбирательств задним числом.
Первое — вал и его посадка. Диаметр измеряют штангенциркулем, а не доверяют маркировке на коробке. Шпоночный паз осматривают на забоины: с помятым пазом шкив сядет с перекосом.
Второе — масло. Уровень по смотровому окну должен быть в пределах метки, цвет прозрачный. Часть моделей поставляется без масла, и это указано в руководстве — запуск «из коробки» в таком случае означает мгновенный выход из строя.
Третье — проворот вала рукой. Он должен идти туго, но равномерно, без закусываний и провалов. Неравномерность означает повреждение при транспортировке.
Четвёртое — резьбы на входном и выходном патрубках. Сорванная нитка на входе обнаруживается обычно в момент монтажа, когда время уже поджимает.
И пятое — комплектность по руководству: заглушки, уплотнительные кольца, крепёж. Мелочь, которой не хватает в самый неподходящий момент.
Ошибки эксплуатации
- Сухой ход. Уплотнения сгорают за минуты. Самая частая причина выхода из строя вообще.
- Нет фильтра на входе. Песок режет керамику медленно, клапаны — быстро.
- Долгая работа на байпасе. Вода перегревается внутри насоса без всякой горячей линии.
- Превышение оборотов. Попытка получить больше литров разгоном привода убивает агрегат.
- Масло «какое было». Для плунжерных насосов нужно специальное, обычное моторное даёт другой режим смазки.
- Замерзание воды в головке. Трещина по каналу, замена блока целиком.
- Работа с незакреплённым валом. Люфт разбивает посадку и подшипники.
- Игнорирование цвета масла. Молочное масло — сигнал менять уплотнения сейчас, а не через месяц.
Регламент обслуживания
- Перед каждым запуском. Уровень и цвет масла через смотровое окно, состояние фильтра на входе, отсутствие течей по головке.
- Первая замена масла — после обкатки. Обычно через 50 часов работы: за это время притираются детали и в масле оказывается металлическая взвесь.
- Далее масло меняют по наработке. Для низкооборотистых моделей это ориентировочно каждые 300–500 часов, точное значение производитель указывает в руководстве.
- Уплотнения — по состоянию. Признак износа: капель из дренажных отверстий под головкой.
- Клапаны — при падении давления. Проверяют все шесть, меняют комплектом, а не по одному.
- Перед зимним простоем. Воду из головки удаляют полностью: продувкой или прокачкой незамерзающей жидкости.
Диагностика по симптомам
Три сценария закрывают большинство обращений.
Давление упало, насос работает ровно. Чаще всего изношены клапаны или подсос воздуха на всасывании. Начинают с фильтра и соединений: подсос диагностируется проще и встречается чаще.
Давление скачет, стрелка манометра дёргается. Типичная картина кавитации или одного неисправного клапана. Проверяют подачу воды: достаточно ли сечения, не завоздушена ли магистраль.
Течь под головкой. Уплотнения. Пока капает понемногу, работать можно, но замена не откладывается: вода пойдёт в картер, и ремонт станет тяжелее по трудоёмкости.
Отдельно про шум. Равномерный механический гул — норма. Стук с частотой вращения — проблема в кривошипном механизме, и работу нужно останавливать сразу.
Полезная привычка — записывать наработку в моточасах и фиксировать, когда менялись масло, уплотнения и клапаны. Через год такой журнал показывает реальный межсервисный интервал именно на вашей воде и в вашем режиме, а не усреднённый по руководству. И замена расходников перестаёт быть авралом посреди смены.
Частые вопросы
Чем трёхплунжерный насос лучше двухплунжерного?
Ровностью подачи. Три плунжера со смещением по фазе дают поток почти без провалов, тогда как у двух остаются заметные пульсации. На практике это означает стабильное давление на пистолете, меньшую нагрузку на шланги и фитинги и более спокойную работу привода.
Какие обороты выбрать для поста, который работает весь день?
1450 в минуту. Низкооборотистый насос крупнее и тяжелее, но при равном расходе его детали проходят вдвое меньше циклов, и расходники живут соответственно дольше. Высокие обороты берут там, где критичны габариты и вес, а режим работы эпизодический.
Можно ли подавать в насос горячую воду?
В пределах, указанных производителем. Для модели с ограничением 60 °C это нормальный режим с бойлером или теплообменником. Превышение приводит к потере эластичности уплотнений, разжижению масла и кавитации на всасывании — то есть к ускоренному износу сразу по нескольким узлам.
Почему падает давление, хотя насос новый?
В девяти случаях из десяти дело не в насосе, а в подаче: мелкий фильтр забился, сечение подводящего шланга мало, подсос воздуха в соединении или бак расположен слишком низко. Проверять начинают с линии всасывания, и только потом разбирают клапанную группу.
Насколько важен диаметр вала при подборе?
Критически. Гидравлические параметры определяют, подходит ли насос по задаче, а вал определяет, встанет ли он на ваш привод. Переходники и втулки здесь работают плохо: под нагрузкой люфт разбивает посадку и выводит из строя подшипники. Вал и способ соединения проверяют до всего остального.
Коротко о главном
Трёхплунжерная схема выигрывает за счёт ровной подачи: три рабочих элемента со смещением на 120 градусов закрывают провалы между тактами. При подборе идут от расхода и давления к мощности привода, затем проверяют обороты под режим работы — 1450 для стационарных постов, высокие только для мобильной техники, — и в последнюю очередь смотрят на вал и габариты. Керамические плунжеры с латунной головкой переживают жёсткую и оборотную воду, ограничение по температуре на входе соблюдают буквально, а ресурс определяется не столько самим насосом, сколько обвязкой: фильтром на всасывании, достаточным сечением подачи и защитой от перегрева на байпасе.
